SOKKIA陀螺儀在工程定向測量中，充分體現了它自動化的優勢，在國內都有成功案例。長沙群力測繪科技有限公司使用GYRO X II 自動陀螺儀在云南會澤礦、湖北三鑫銅礦、江西銀山礦、陜西潼金礦等國內礦井建設中順利完成了陀螺定向測量工作，并積累了大量經驗。

云南會澤礦

在云南會澤礦使用索佳GYRO X II 自動陀螺儀，采用跟蹤逆轉點法進行陀螺定向測量，井上下使用索佳CX-52全站儀按5"控制導線等級要求施測，東南礦體兩條千米豎井間、主礦體與西礦體間順利貫通。

項目實施：

如圖，使用GYRO X II 自動陀螺儀，3-2-3觀測程序，跟蹤逆轉點法測量陀螺方位角，求算定向邊坐標方位角。

西礦體與主礦體貫通陀螺導線圖

測量結果精度評定：

潼金礦業深部探礦工程

潼金礦業深部探礦工程兩井間10km超長距離巷道工程，經過6年時間連續獨頭施工，1#斜坡道與2#斜坡道順利貫通，貫通實際偏差M_x′=±198mm，M_H=±129mm，在礦山測量行業屬超長距離貫通的成功案例，《小斷面巷道快速施工及超長距離精準貫通》獲中國有色金屬建設行業工程建設優秀QC小組成果獎。

工程概況

地下貫通線路工程：潼金礦深部探礦工程主要包括4條斜坡道和500m水平運輸大巷等工程，本文以1#斜坡道（3200m）—500m水平東西運輸大巷（5100m）—2#斜坡道（2100m）間巷道貫通為例進行論述。

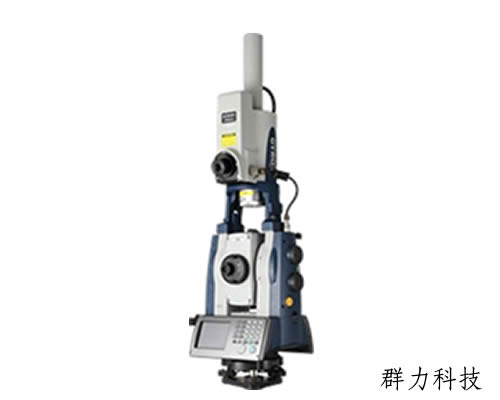

設備采用GYRO X II 陀螺儀、CX-52全站儀

潼金礦業深部探礦工程兩井間10km超長距離巷道貫通測量中通過誤差預計確定平面控制測量按照地面GPS測量，E級一次測量；井下陀螺定向測量，10"一次測量；測角、量邊分別按4個測回要求進行測量；高程控制測量按照水準測量往返觀測、三角高程2測回往返測量。經過6年時間連續獨頭施工，1#斜坡道與2#斜坡道順利貫通，貫通實際偏差在預計偏差范圍內，滿足允許偏差規定，見下表。

GYRO X II 自動陀螺儀還可以應用在以下工程領域:
