一、測區概況

2019年4月長沙群力測繪科技有限公司承接了湖南省懷化市花垣縣龍?zhí)舵?zhèn)某礦區1:500精度二維正射圖。

二、測區自然地理概況

測區面積約為1.5平方公里，進半位于山區，多數礦區整改農田。

三、項目難點

1.作業面積較大，約為1.5平方公里，且分布非常零散，布置像控點數量較多，對于P4v2.0而言需要飛行較多架次；

2.測區面積分布較廣，需要進行測區分塊；

3.城區作業山高險峻，雨季天氣寒冷，山頂多霧凇，以及云霧，起飛需要注意飛行高度，確保飛行。

四、儀器設備

1）大疆精靈 4 RTK一臺;

五、外業航飛

1.根據相關技術資料和任務要求，在GS PRO中，對飛行航線規劃和飛行參數做如下設置：

飛行高度：120m

航向/旁向重疊率：80% 70%

飛行速度：7m/s

照片比例：4:3

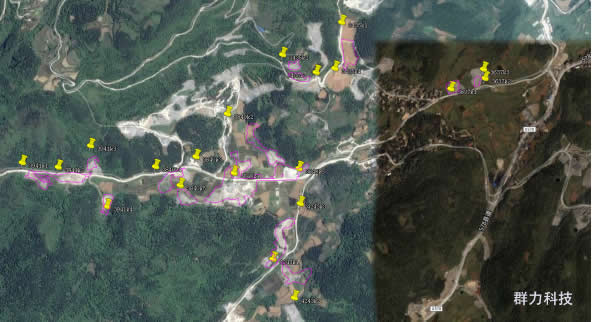

為驗證二維正射模型的精度，在測區范圍內共布設了158個像控點，檢查點基本覆蓋測區邊緣和中心位置，分布合理，能反映出模型的整體精度。部分區域檢查點的分布如下圖，圖中黃色的點為檢查點：

六、作業成果

1. 成果展示

本次任務共33個架次作業，采集照片10324張，數據處理使用Pix4D軟件，可全自動完成二維正射和三維實景模型生產。使用158個像控點對模型精度進行檢查，符合精度要求.。

概述：

大疆精靈4RTK具備厘米級導航定位系統和成圖系統，航線規劃應用，可快速完成DOM正射影像、DLG線劃圖、真實體三維建模，一人一架飛機、一臺GPS，2Km2作業面積一天內輕松完成。
