2018年3月25日，長沙群力測繪科技有限公司運用中云圖F8智能航測無人機前往內蒙古自治區京運錫林浩特風電場，完成風電場監測任務，獲取地面分辨率20cm的高清影像及地形數據，為高原低速風電場設施分布監測及周邊環境監測等提供了數據支撐。

測區概況

內蒙古自治區京運錫林浩特地勢南高北低，南部為低山丘陵，北部為平緩的波狀平原，平均海拔高度2953米，高點海拔3368m，低點2618m，高差接近600m。且此區域氣候復雜，常年有風，且地面風力時常達到5級，空中有時候甚至可達到六級。

航線設計

結合測區范圍及地面高差情況，統一按照平均地面分辨率18cm設計，其中高點分辨率可達11cm，航向重疊度67%，旁向重疊49%，低點分辨率25cm。

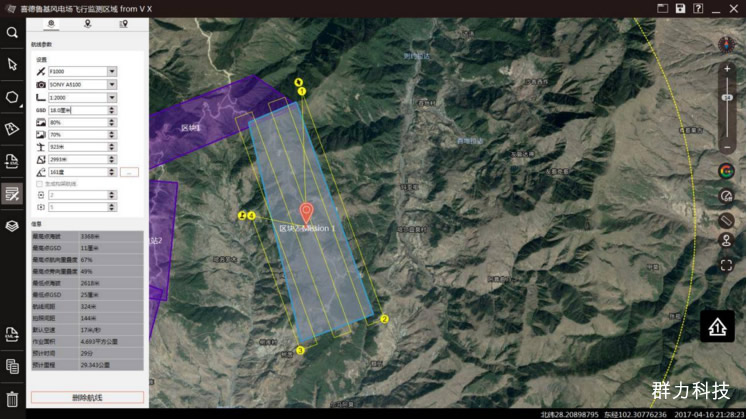

航線設計如下：

飛行及數據獲取

此次F8無人機飛行任務，起飛海拔2433米，飛行增高923米，飛行海拔達到3350米的高度，飛行時間30分鐘，輕松完成4.6m2平均地面分辨率20cm的高分辨率航測影像獲取任務，并通過一鍵拼圖完成了測區精度影像圖的獲取，并經三維重建獲得了測區三維模型。

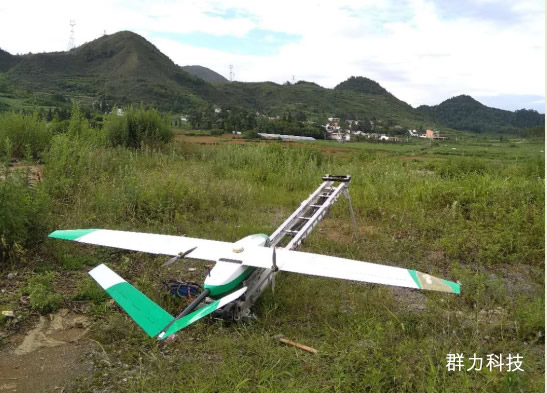

F8無人機起飛準備

F8航測影像

成果及應用

經數據處理后，共得到以下幾種數據：DOM、DEM、點云數據及三維模型數據。其不同角度展現了風力發電廠的狀況，且具備可量測的特點，為喜德魯基風電廠的電力設施監測以及后期規劃提供了數據基礎。

具體應用如下：

（1)風電場現狀監測

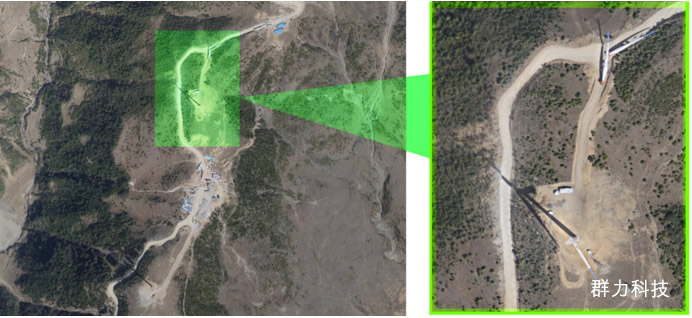

DOM細節展現

高分辨率精度清DOM上可以分辨出大于0.2m的地物，巡檢人員無需出門，即可通過影像進行風電場的現狀檢測，包括進行電力設備的分布，準確位置，距離，覆蓋范圍等信息統計，還可以查看電力設施周邊可能存在的違規工程建筑，確保風電廠環境?？梢源蟠蠊?jié)約監理人員登山、登塔、走線的時間，有效地提高野外監理作業的工作效率，同時規避監理人員高處作業的風險。

（2） 地形勘察與設計規劃

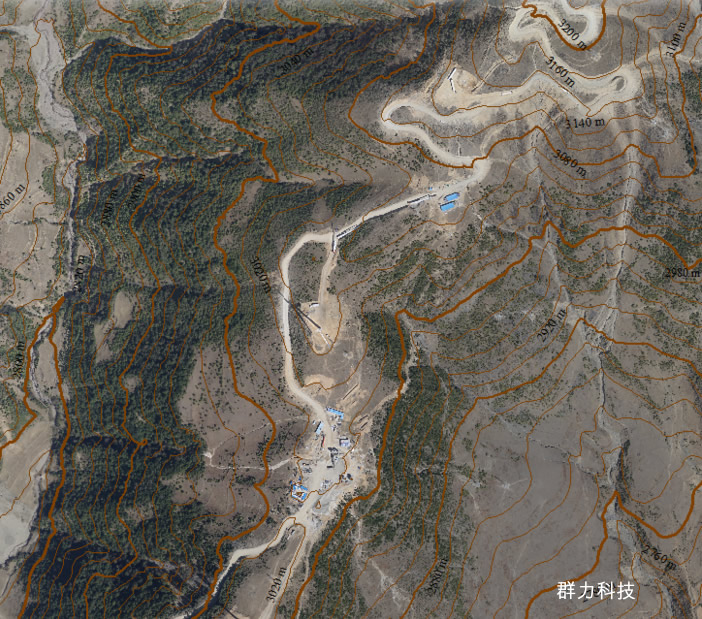

在各種類型的輸電線路走廊規劃，廠（站）地址選擇和優化中，常需要精度的高程數據信息。通過無人機航測得到的DEM及其生成的等高線成果，并與DOM相結合，可直觀的展現測區的真實地形環境，電力人員可根據DOM上的地物紋理進行位置的選擇，并參考等高線等高程數據進行地形的判斷，綜合多種因素進行電網工程的調研，使得區域規劃與線路走向更加合理，得到優化的輸電線路路徑，降低輸電線路的建設成本。

基于精度三維模型數據還可以進行電力設備的選址規劃，根據真實地形，周邊環境，進行風力、通視狀況等各種因素的綜合考慮，并和設計模型疊加，展現設計前后的真實場景，為管理者提供更直觀、更準確的數據說明，便于輔助決策。
