大疆精靈P4R SE項目全景無人機設備

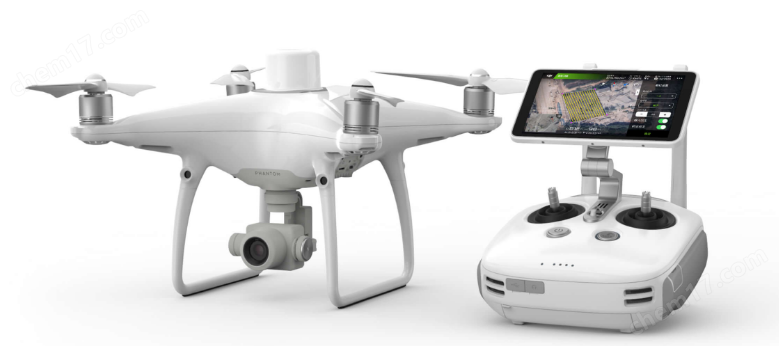

精靈4 RTK是一款小型多旋翼高精度航測無人機，面向低空攝影測量應用，具備厘米級導航定位系統和高性能成像系統，便攜易用，全面提升航測效率。

航測新紀元

系統全面升級，將航測精度提升至全新標準，為用戶帶來厘米級精確數據。同時大幅減少傳統航測中所需的地面控制點，簡化作業流程，降低時間成本。

厘米級定位系統

精靈4 RTK集成全新RTK模塊，擁有更強大的抗磁干擾能力與精準定位能力，提供實時厘米級定位數據，顯著提升圖像元數據的絕對精度。支持PPK后處理。飛行器持續記錄衛星原始觀測值、相機曝光文件等數據，在作業完成后，用戶可直接通過DJI云PPK服務解算出高精度位置信息。定位系統支持連接D-RTK 2高精度GNSS移動站，并可通過4G無線網卡或WiFi熱點與NTRIP連接。

高精度成像

1英寸2000萬像素CMOS傳感器捕捉高清影像。機械快門支持高速飛行拍攝，消除果凍效應，有效避免建圖精度降低。借助高解析度影像，精靈4 RTK在100米飛行高度中的地面采樣距離(GSD)可達2.74厘米。每個相機鏡頭都經過嚴格工藝校正，以確保高精度成像?；償?shù)據存儲于每張照片的元數據中，方便用戶使用后期處理軟件進行針對性調整。

TimeSync精準數據采集

為配合精靈4 RTK定位模塊，全新TimeSync系統應運而生。實現飛控、相機與RTK的時鐘系統微秒級同步，相機成像時刻毫秒級誤差。對相機鏡頭光心位置和RTK天線中心點位置進行補償，減少位置信息與相機的時間誤差，為影像提供更精確的位置信息。

專業航線規劃應用

帶屏遙控器內置全新GS RTK App，幫助用戶智能控制精靈4 RTK采集數據。GS RTK App提供航點飛行、航帶飛行、攝影測量2D、攝影測量3D、仿地飛行、大

區分割等多種航線規劃模式，同時支持KML/KMZ文件導入，適用于不同的航測應用場景。帶屏遙控器集成5.5英寸1080p高亮顯示屏，強光環境下作業仍可清晰顯示。

開發專屬應用程序

SDK遙控器可直接連接您的Android或iOS移動設備，運行DJI Pilot、GS Pro地面站專業版等應用程序。用戶還可針對業務特點，通過DJI****SDK開發第三方應用程序，打造定制化解決方案，讓精靈4 RTK與作業場景緊密結合。

OcuSync圖傳系統

OcuSync圖傳系統穩定可靠，提供遠達7公里的高清圖傳，輕松應對大范圍測繪任務。

*FCC標準，在無干擾室外空曠環境中測得。***遠飛行距離取決于圖傳信號的強度和穩定性。除非獲得許可，否則請務必在視距范圍內飛行。

無縫兼容D-RTK 2高精度GNSS移動站

支持搭配D-RTK 2高精度GNSS移動站使用，獲取實時差分?jǐn)?shù)據。手持D-RTK 2移動站也可進行點測量，采集目標點的準確坐標。

飛行器

重量（含槳和電池）1391 g

軸距350 mm

******起飛海拔高度6000 m

******上升速度6 m/s（自動飛行）

5 m/s（手動操控）

******下降速度3 m/s

******水平飛行速度50 km/h（定位模式）

58 km/h（姿態模式）

******可傾斜角度25°（定位模式）

35°（姿態模式）

******旋轉角速度150°/s（姿態模式）

飛行時間約30分鐘

工作環境溫度0℃至40℃

工作頻率2.400 GHz至2.483 GHz（歐洲，日本，韓國）

5.725 GHz至5.850 GHz（中國，美國）

等效全向輻射功率（EIRP）2.4 GHz

CE（歐洲）/MIC（日本）/KCC（韓國）：<20 dBm

5.8 GHz

SRRC（中國）/NCC（中國臺灣）/FCC（美國）：<26 dBm

懸停精度啟用RTK且RTK正常工作時：

垂直：±0.1 m；水平：±0.1 m

未啟用RTK：

垂直：±0.1 m（視覺定位正常工作時）；

±0.5 m（GNSS定位正常工作時）

水平：±0.3 m（視覺定位正常工作時）；

±1.5 m（GNSS定位正常工作時）

圖像位置補償相機中心相對于機載D-RTK天線相位中心的位置，體軸系下：（36,0,192）mm，照片EXIF坐標已補償。體軸系的XYZ軸正

向分別指向飛行器前、右、下方

建圖功能

建圖精度**滿足GB/T 7930-2008 1:500地形圖航空攝影測量內業規范（簡稱“1：500規范”）的精度要求

**實際精度與影像采集的環境光照、場景紋理、飛行高度及使用的建圖軟件等多方面因素有關。

地面采樣距離（GSD）(H/36.5)cm/pixel，H為飛行器相對于拍攝場景的飛行高度（單位：米）

采集效率單次飛行******作業面積約1 km2（飛行高度182 m，即GSD約5 cm/pixel，滿足1：500規范要求）

可控轉動范圍俯仰：-90°至+30°

速度測量范圍飛行速度≤14 m/s（高度2米，光照充足）

高度測量范圍0-10 m

精確懸停范圍0-10 m

障礙物感知范圍0.7-30 m

使用環境表面有豐富紋理，光照條件充足（>15 lux，室內日光燈正常照射環境）

視覺系統

速度測量范圍飛行速度≤50 km/h（高度2米，光照充足）

高度測量范圍0-10 m

精確懸停范圍0-10 m

障礙物感知范圍0.7-30 m

FOV前/后：水平60°，垂直±27°

下視：前后70°，左右50°

測量頻率前/后：10 Hz;

下視：20 Hz

使用環境表面有豐富紋理，光照條件充足（>15 lux，室內日光燈正常照射環境）

相機

影像傳感器1英寸CMOS；有效像素2000萬（總像素2048萬）

鏡頭FOV 84°；8.8 mm/24 mm（35 mm格式等效）；

光圈f/2.8-f/11；帶自動對焦（對焦距離1 m-∞）

ISO范圍視頻：100-3200（自動）

100-6400（手動）；

照片：100-3200（自動），

100-12800（手動）

機械快門8-1/2000 s

電子快門8-1/8000 s

照片******分辨率4864×3648（4:3）；

5472×3648（3:2）

錄像分辨率H.264，4K：3840×2160 30p

設計總畫幅5640×3710

有效畫幅5472×3648

視頻******碼流100 Mbps

照片格式JPEG

視頻格式MOV

支持文件系統FAT32（≤32 GB）；

exFAT（>32 GB）

支持存儲卡類型寫入速度≥15 MB/s，傳輸速度為Class 10及以上或達到UHS-1評級的microSD卡，******支持128 GB容量

工作環境溫度0℃至40℃

智能飛行電池（PH4-5870mAh-15.2V）

容量5870 mAh

電壓15.2 V

電池類型LiPo 4S

能量89.2 Wh

電池整體重量468 g

工作環境溫度-10℃至40℃

******充電功率160 W

遙控器智能電池（WB37-4920mAh-7.6V）

容量4920 mAh

電壓7.6 V

電池類型LiPo 2S

能量37.39 Wh

工作環境溫度-20℃至40℃

電源適配器（PH4C160）

電壓17.4 V

額定功率160 W

GNSS

單頻高靈敏度GNSS GPS+BeiDou+Galileo（亞洲地區）；

GPS+GLONASS+Galileo（其他地區）

多頻多系統高精度RTK GNSS使用頻點：

GPS：L1/L2；

GLONASS：L1/L2；

BeiDou：B1/B2；

Galileo：E1/E5

**定位時間：<50 s

定位精度：垂直1.5 cm+1 ppm（RMS）；

水平1 cm+1 ppm（RMS）

1 ppm是指飛行器每移動1 km誤差增加1 mm

云臺

穩定系統3-軸（俯仰、橫滾、偏航）

可控轉動范圍俯仰：-90°至+30°

******控制轉速俯仰：90°/s

角度抖動量±0.02°

紅外感知系統

障礙物感知范圍0.2-7 m

FOV水平70°

垂直±10°

測量頻率10 Hz

使用環境表面為漫反射材質，且反射率>8%（如墻面，樹木，人等）

遙控器

工作頻率2.400 GHz至2.483 GHz（歐洲，日本，韓國）

5.725 GHz至5.850 GHz（中國，美國）

等效全向輻射功率（EIRP）

2.4 GHz CE/MIC/KCC：<20 dBm

5.8 GHz

SRRC/FCC：<26 dBm

信號******有效距離FCC：7 km；

SRRC/CE/MIC/KCC：5 km（無干擾、無遮擋）

功率16 W（典型值）

顯示設備5.5英寸屏幕，分辨率1920×1080，亮度1000 cd/m2，Android系統

內存4G RAM+16G ROM

工作環境溫度0℃至40℃

智能飛行電池管家（PHANTOM 4 CHARING HUB)

電壓17.5 V

工作環境溫度5℃至40℃

智能電池充電管家（WCH2）

輸入電壓17.3-26.2 V

輸出電壓電流8.7 V，6 A；

5 V，2 A

工作環境溫度5℃至40℃

SDK遙控器

工作頻率2.400 GHz至2.483 GHz(歐洲、日本、韓國)

5.725 GHz至5.850 GHz(其他國家和地區)

等效全向輻射功率（EIRP）2.4 GHz

CE/MIC/KCC:<20 dBm

5.8 GHz

FCC/SRRC/NCC:<26 dBm

信號******有效距離FCC/NCC:7 km;

CE/MIC/KCC/SRRC:5 km

(無干擾、無遮擋)

內置電池6000 mAh 2S鋰充電電池

工作電流/電壓1.2 A@7.4 V

移動設備支架適用于平板電腦或手機

工作環境溫度0°至40°C
