杜甫江閣位于湖南省長沙市河?xùn)|城區西湖橋，地處湘江路中段和西湖路交界處，江閣是紀念詩圣杜甫所建，主閣有4層，建筑面積3800多平方米，位于湘江風光帶上，是一個標志性建筑。觀之：閣高樓重，影織遙帆；飛檐走龍，櫛比鱗次；雕梁畫棟，耀眼流金；詩賦書畫，豪氣大觀。臨江一邊無遮擋可鳥瞰橘子洲全景，正面緊鄰主干道湘江路，左右連接沿江風光帶，游人如織，正因如此，杜甫江閣的數據獲取及文物保護工作有相當高的難度。

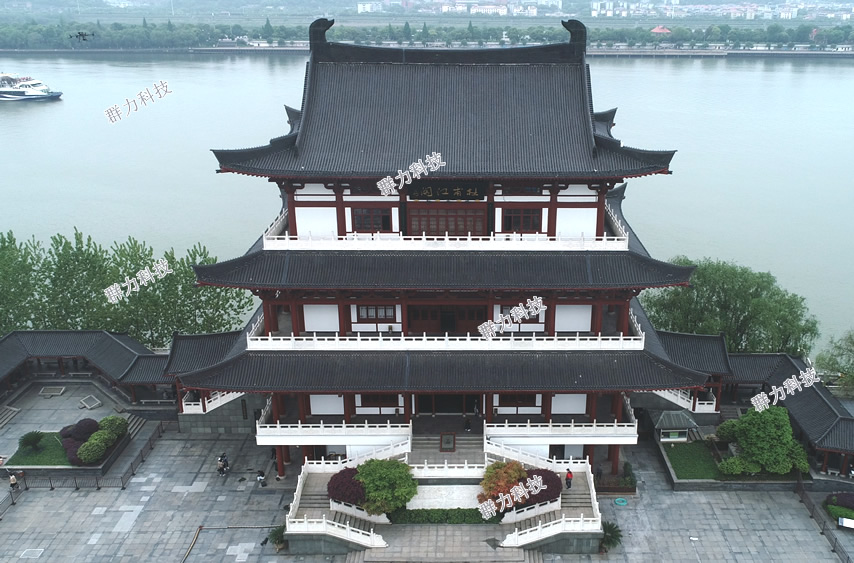

杜甫江閣

作業前期，長沙群力測繪科技有限公司與杜甫江閣管理處溝通協商后，通過正常程序申報當天作業空域，得到批準后于4月某日，群力科技技術團隊攜帶大疆M300搭載全畫幅相機P1智能擺模式獲取杜甫江閣粗模。無人機相對地面高度：60m，航向重疊：80%，旁向重疊：70%。航飛智能擺拍獲取照片102張、 立面航線照片數量1162張、手動補拍照片數量486張，總計：1750張。約3小時小時完成所有的影像資料采集。采用國內先進的三維建模軟件【大疆智圖】約8小時完成實景三維模型交付。豐富且生動的實景三維模型，高度還原了杜甫江閣的結構及精美的細節，為江閣的修復及數字存檔提供了可靠的依據。

立面航線參數如下：

GSD：2mm          相對立面距離：16m       旁向重疊：80%          航向重疊70%

低點高程：40m      高點高程：60m           航線速度：3m/s

鏡頭俯仰角：-5°/10°（兩個角度分別飛行）

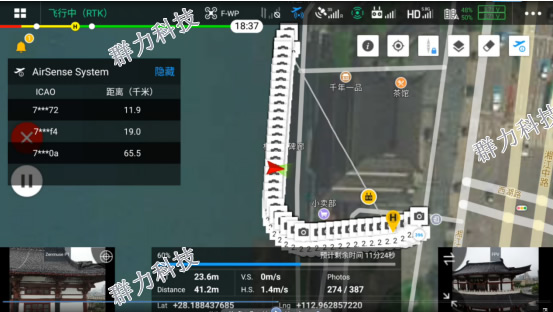

M300遙控器實時錄屏

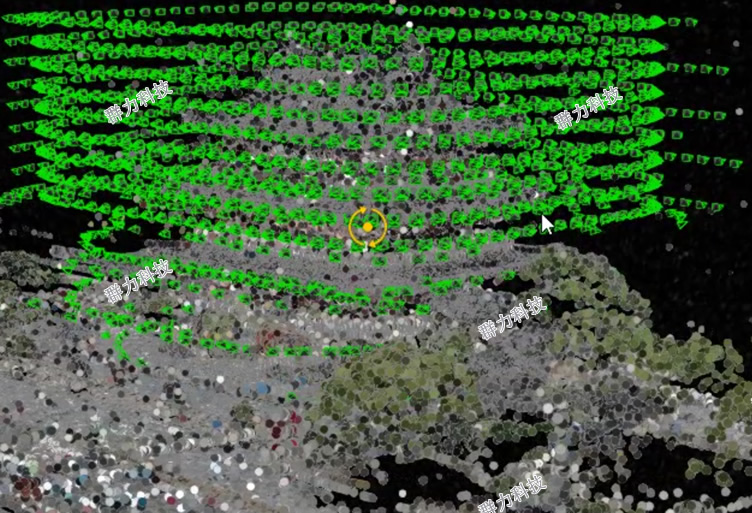

立面航線

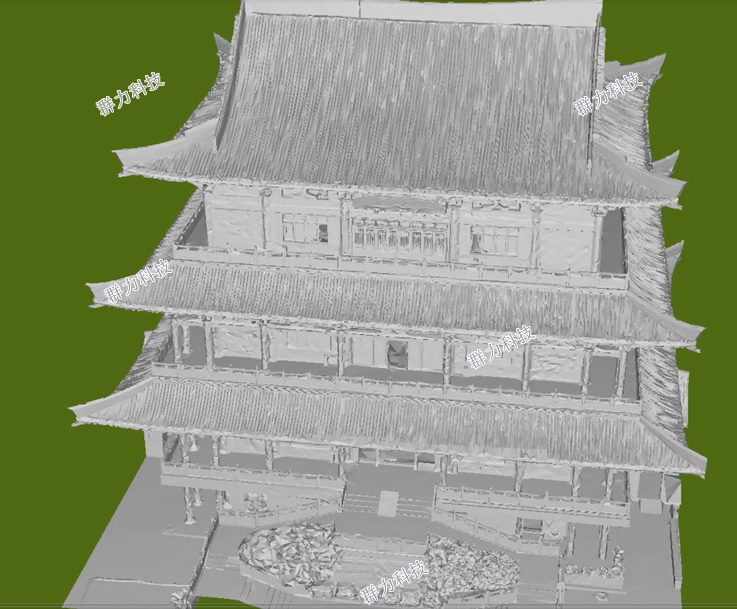

杜甫江閣白模展示

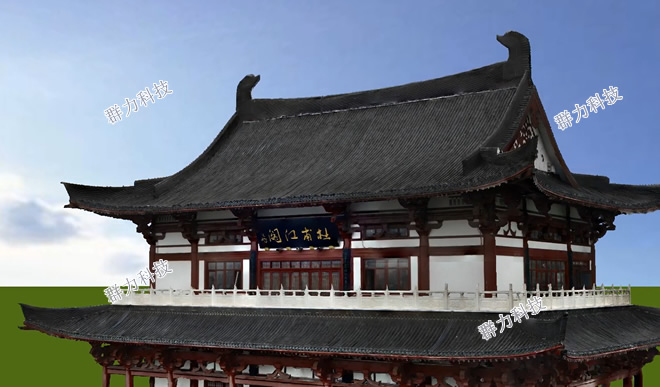

實景三維模型展示

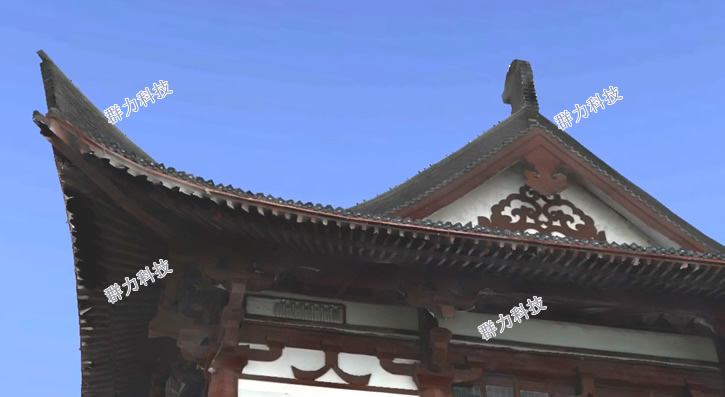

模型細節展示-屋檐展示

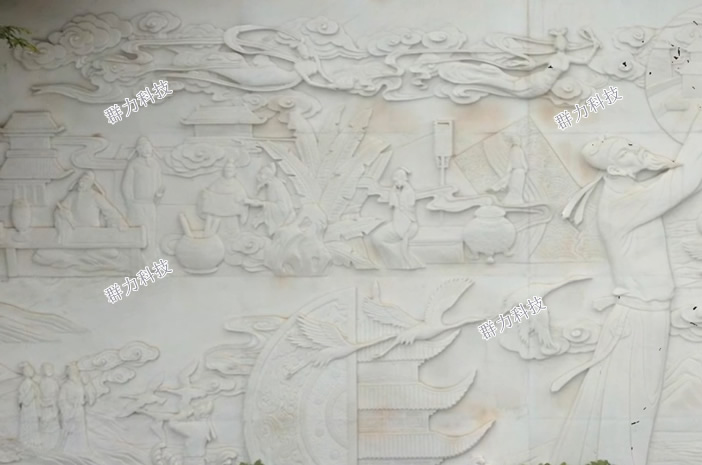

模型細節展示-浮雕展示

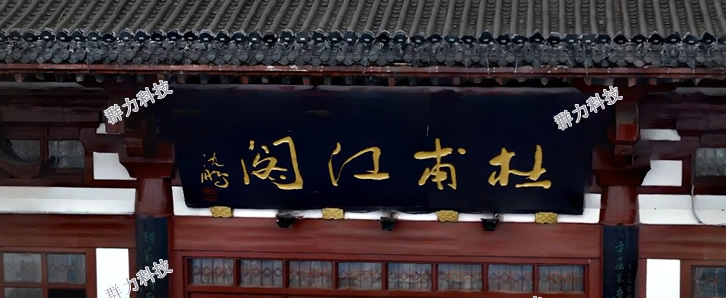

模型細節展示-文字展示

另外，當天我們還針對杜甫江閣進行夜間飛行建模，禪思P1夜間拍照效果以及大疆智圖軟件對夜間照片進行三維模型重建的一個展示，采用的是P1的智能擺拍模式，飛行高度達80m，ISO設置為自動，航向重疊、旁向重疊、飛行速度等參數都是采用的相機默認參數，總共采集139張照片，使用大疆智圖花了32分鐘完成了夜間初模的重建，由此證明了大疆智圖可以實現對P1拍攝的夜間照片進行三維重建的強大功能。

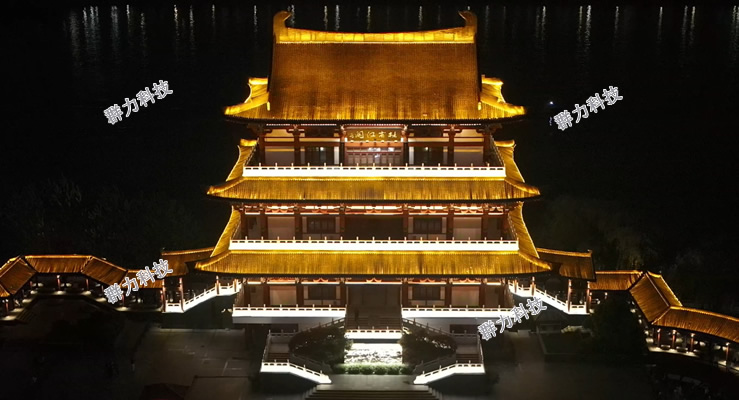

杜甫江閣夜景

古建筑是一個國家和民族歷史的見證，攜帶著歷史的信息，具有歷史、科學和藝術的價值，這些信息是我們認識、研究、欣賞古建筑的基礎，我們不斷的通過古建筑去解讀和認識這些歷史。如何實時監控保護文化瑰寶，是人類一直努力的方向，現在隨著科技的進步，人們對古建筑的數據采集也越來越快捷、全面。
